การเชื่อมด้วยคลื่นเสียงความถี่สูงเป็นกระบวนการเชื่อมที่ใช้การสั่นสะเทือนทางเสียงความถี่สูงเพื่อสร้างความร้อนที่ส่วนต่อประสานระหว่างสองส่วน การสั่นสะเทือนจะเกิดขึ้นเฉพาะที่ภายใต้ความกดดัน และวัสดุจะหลอมละลายโดยไม่มีการหลอมละลายจำนวนมากที่เกิดขึ้นในการเชื่อมแบบธรรมดา เป็นวิธีการที่ใช้ได้จริงสำหรับเทอร์โมพลาสติก ผ้าไม่ถักทอ ฟิล์ม และโลหะบางชนิด และกลายเป็นสิ่งที่คุ้นเคยในสายการผลิตซึ่งพันธะที่สะอาด รวดเร็ว และทำซ้ำได้ ที่ Changzhou Aoheng Machinery การเชื่อมด้วยคลื่นเสียงความถี่สูงไม่ใช่หัวข้อที่เป็นนามธรรม เป็นหลักการเบื้องหลังเครื่องจักรที่เราสร้างขึ้นสำหรับผู้ผลิตสิ่งทอ ผ้าไม่ทอ ผลิตภัณฑ์ใช้แล้วทิ้ง และชิ้นส่วนพลาสติก ส่วนที่มีประโยชน์คือการทำความเข้าใจว่ากระบวนการต้องการอะไรจากวัสดุ เครื่องมือ และการตั้งค่า ดังนั้นการเชื่อมที่ดีจึงสามารถทำซ้ำได้แทนที่จะไม่ได้ตั้งใจ
ระบบการเชื่อมด้วยอัลตราโซนิกมีโครงสร้างที่ไม่ซับซ้อน ได้แก่ แหล่งจ่ายไฟ ทรานสดิวเซอร์ บูสเตอร์ โซโนโทรดหรือแตร และทั่งตีหรือฟิกซ์เจอร์ ทรานสดิวเซอร์จะแปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนทางกล บูสเตอร์จะปรับแอมพลิจูด และฮอร์นจะส่งการสั่นสะเทือนนั้นไปยังชิ้นงาน ทั่งยึดชิ้นส่วนและสร้างรูปร่างจุดสัมผัส วงจรทั่วไปดำเนินไปในหกขั้นตอน:
ความถี่ แอมพลิจูด แรง เวลาเชื่อม และเวลาค้างเป็นตัวแปรหลัก ระบบ 20 kHz เป็นเรื่องปกติสำหรับชิ้นส่วนพลาสติกที่แข็งแกร่ง ในขณะที่ 30 ถึง 40 kHz มักถูกเลือกสำหรับงานที่ละเอียดกว่า แอมพลิจูดที่สูงขึ้นไม่ได้ดีขึ้นโดยอัตโนมัติ มากเกินไปอาจทำเครื่องหมายพื้นผิว ทำลายเส้นใย หรือชิ้นส่วนที่เปราะแตกร้าว เวลาในการยึดมีความสำคัญพอๆ กับเวลาในการเชื่อม เนื่องจากข้อต่อจะต้องเย็นลงภายใต้แรงกดดันก่อนที่แตรจะหดกลับ สำหรับการเชื่อมเฉพาะจุดและการประกอบพลาสติกขนาดเล็ก หน่วยที่ติดตั้งแบบตั้งโต๊ะโดยเฉพาะสามารถทำให้การตั้งค่าและการทำซ้ำได้ง่ายขึ้นมาก และเครื่องเชื่อมจุดอัลตราโซนิก AH50Q ก็เป็นตัวอย่างในทางปฏิบัติของแนวทางดังกล่าว
AH-50Q เครื่องเชื่อมจุดอัลตราโซนิกสำหรับการประกอบสิ่งทอ เครื่องเชื่อมแบบจุดแบบตั้งโต๊ะสำหรับกระเป๋าถือผ้าไม่ทอ ห่วงคล้องหน้ากาก และชิ้นส่วนพลาสติก พร้อมระบบควบคุมด้วยเท้าเหยียบและแม่พิมพ์ลวดลายสำหรับการเชื่อมซ้ำ ดูผลิตภัณฑ์ → พฤติกรรมของวัสดุจะตัดสินว่าการเชื่อมด้วยอัลตราโซนิกเหมาะสมหรือไม่ โดยทั่วไปเทอร์โมพลาสติกอสัณฐานจะส่งผ่านการสั่นสะเทือนได้ดี เรซินกึ่งผลึกสามารถเชื่อมได้ แต่โดยปกติแล้วจะต้องมีหน้าต่างกระบวนการที่เข้มงวดมากขึ้น ผ้าไม่ทอและฟิล์มจะเกาะติดกันผ่านเส้นใยเฉพาะที่หรือฟิวชั่นพื้นผิว ในขณะที่โลหะบางเชื่อมต่อกันผ่านการเสียรูปในสถานะของแข็งแทนที่จะละลาย ตารางด้านล่างนี้เป็นจุดเริ่มต้นในทางปฏิบัติ แต่ผลลัพธ์ที่แน่นอนจะขึ้นอยู่กับเกรด ความหนา สารเติมแต่ง และเครื่องมือ
| กลุ่มวัสดุ | ตัวอย่างทั่วไป | มีอะไรน่าดู |
|---|---|---|
| เทอร์โมพลาสติก | ABS, PP, PE, PC, อะคริลิค, ไนลอน | เรซินอสัณฐานมักจะให้อภัยได้ดีกว่าเกรดกึ่งผลึก ความชื้นและสารตัวเติมมีความสำคัญ |
| ผ้าไม่ทอและฟิล์ม | ส่วนผสม PP, PE และ PET | การติดกันขึ้นอยู่กับการหลอมรวมของเส้นใยเฉพาะที่ ลวดลายแตรและทั่งส่งผลต่อมือและรูปลักษณ์ |
| บรรจุภัณฑ์ | แผ่นเคลือบ, ลามิเนตฟอยล์, ฟิล์มโพลีเมอร์ | การปนเปื้อนบนพื้นผิวเป็นศัตรู ความดันการปิดผนึกและการอยู่อาศัยจะต้องสอดคล้องกัน |
| โลหะ | อลูมิเนียม ทองแดง ฟอยล์บาง ๆ | การเชื่อมโซลิดสเตตต้องใช้พื้นผิวที่สะอาด ปราศจากออกไซด์ และการรองรับที่มั่นคง |
| ชุดค่าผสมที่แตกต่างกัน | คู่พลาสติกที่เข้ากันได้ | จุดหลอมเหลวและการขยายตัวเนื่องจากความร้อนที่ไม่ตรงกันจำเป็นต้องมีการทดลองร่วมกันก่อนการผลิต |
หากคุณไม่แน่ใจว่าเรซินหรือลามิเนตจะเชื่อมได้สะอาดหรือไม่ ให้เริ่มด้วยการใช้ตัวอย่างเล็กน้อย และตรวจสอบข้อต่อภายใต้แรงกระทำ เราเก็บชุดไว้ให้นานขึ้น บันทึกความเข้ากันได้ของวัสดุ ในคลังทางเทคนิคของเราสำหรับทีมที่ต้องการจุดเริ่มต้นที่ลึกซึ้งยิ่งขึ้น
การใช้เครื่องมือคือจุดที่โครงการเชื่อมอัลตราโซนิกจำนวนมากประสบความสำเร็จหรือล้มเหลว แตรที่ออกแบบมาสำหรับข้อต่อหนึ่งอาจผิดกับอีกข้อต่อหนึ่ง และอุปกรณ์จับยึดที่โค้งงอจะขโมยพลังงานจากการเชื่อม การออกแบบร่วมกันก็มีความสำคัญเช่นกัน ผู้อำนวยการด้านพลังงานมุ่งความสนใจไปที่การสั่นสะเทือนที่แนวสัมผัสเริ่มต้น ข้อต่อเฉือนให้การรบกวนที่เหมาะสมกับการประกอบที่ปิดผนึกที่แข็งแกร่งขึ้น และเค้าโครงแบบลิ้นและร่องช่วยจัดตำแหน่งชิ้นส่วน สำหรับสิ่งทอและผ้าไม่ทอ หน้าแตรและรูปแบบทั่งจะควบคุมลักษณะการยึดเกาะ ความนุ่มนวล และคุณภาพของขอบ แตรที่สึกหรอหรือทั่งตีเหล็กที่รองรับไม่ดีอาจทำให้เกิดการยึดเกาะที่ไม่สอดคล้องกัน แม้ว่าการตั้งค่าเครื่องจักรจะดูถูกต้องก็ตาม
สำหรับงานสิ่งทอและผ้าไม่ทอ โครงแตรและลวดลายทั่งตีเหล็กมักจะตัดสินว่าการติดจะนุ่มนวล เรียบ หรือสวยงาม แตรการเชื่อมที่ปรับให้เหมาะสมกับสิ่งทอของเราสร้างขึ้นโดยคำนึงถึงความสมดุลดังกล่าว และเป็นหนึ่งในเหตุผลที่เงียบกว่าที่ทำให้สายการผลิตมีความสม่ำเสมอ

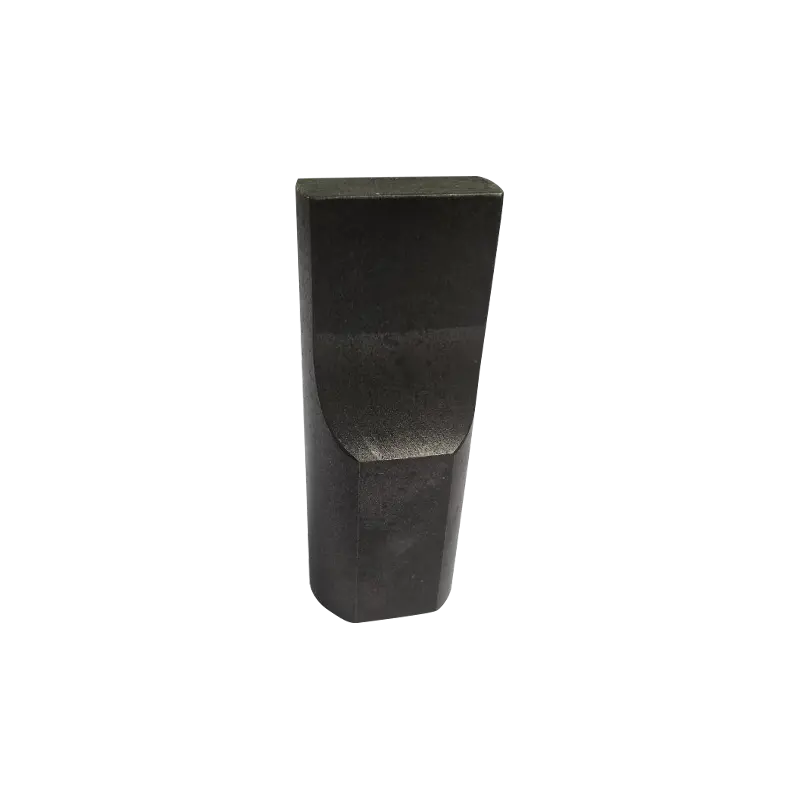

แตรการเชื่อมอัลตราโซนิกที่ปรับให้เหมาะสมกับสิ่งทอ AH อุปกรณ์เสริมแตรอัลตราโซนิกสำหรับการเชื่อมหรือตัดสิ่งทอ มีให้เลือกหลายแอมพลิจูดและความถี่เพื่อรองรับการถ่ายโอนพลังงานที่สม่ำเสมอในการแปรรูปผ้าไม่ทอและผ้า ดูผลิตภัณฑ์ → ก่อนเปลี่ยนเครื่องควรตรวจสอบพื้นฐานก่อน ปัญหาการเชื่อมส่วนใหญ่ไม่ใช่เรื่องลึกลับ เป็นฟิกซ์เจอร์ที่หลวม พื้นผิวสกปรก หรือเป็นพารามิเตอร์ที่ลอยไป
การเชื่อมด้วยอัลตราโซนิกจะปรากฏขึ้นทุกที่ที่ความร้อน กาว หรือรอยเย็บไม่สะดวก ในสิ่งทอและผ้าไม่ทอ มันถูกใช้สำหรับเอฟเฟกต์ลูกไม้ การเย็บริม การควิ้ลท์ การตัดและการปิดผนึก และการติดประสานแบบคอมโพสิต ในผลิตภัณฑ์ที่ใช้แล้วทิ้ง จะเชื่อมต่อผ้าคลุมรองเท้า หมวก ปลอกหมอน ถุงมือ และผ้าอนามัยโดยไม่ใช้ด้ายเย็บ ทีมงานบรรจุภัณฑ์ใช้สำหรับซีลและข้อต่อที่ป้องกันการงัดแงะ ในขณะที่ผู้ผลิตยานยนต์และอุปกรณ์อิเล็กทรอนิกส์ใช้สำหรับการประกอบพลาสติกขนาดเล็กและการต่อสายไฟ การผลิตทางการแพทย์ขึ้นอยู่กับสิ่งนี้เมื่อพันธะที่สะอาดและทำซ้ำได้มีความสำคัญ
กลุ่มผลิตภัณฑ์ของเราเอง หลักการเดียวกันนี้ปรากฏในเครื่องลูกไม้อัลตราโซนิค เครื่องควิลท์ เครื่องตัดและตัดขวาง เครื่องจักรที่ใช้แล้วทิ้ง และหน่วยเชื่อมเฉพาะ ของเรา ช่วงเครื่องเชื่อมอัลตราโซนิก ครอบคลุมรูปแบบการเชื่อมแบบมือถือ แบบจุด รอยเชื่อม และแบบพลาสติก ดังนั้นจุดเริ่มต้นที่ถูกต้องจึงขึ้นอยู่กับข้อต่อมากกว่าเครื่องจักรประเภทเดียว สำหรับการซ่อมแซมภาคสนาม การสุ่มตัวอย่าง หรือการวิ่งระยะสั้น เครื่องเชื่อมอัลตราโซนิกแบบมือถือ เช่น AH30 เป็นตัวเชื่อมที่มีประโยชน์ระหว่างม้านั่งทำงานและสายการผลิต
AH-30 เครื่องเชื่อมจุดอัลตราโซนิคแบบมือถือสำหรับงานภาคสนามและระยะสั้น เครื่องเชื่อมอัลตราโซนิก 28/35 kHz แบบพกพาสำหรับการเชื่อมเฉพาะจุดพลาสติกบาง ผ้าใยสังเคราะห์ และสายไฟ เหมาะสำหรับการซ่อมแซม การสุ่มตัวอย่าง และการดำเนินการผลิตระยะสั้น ดูผลิตภัณฑ์ → โดยทั่วไปการเชื่อมด้วยคลื่นอัลตราโซนิกจะสะอาด แต่ก็ไม่ปราศจากความเสี่ยง การสั่นสะเทือนความถี่สูงอาจส่งผลต่อการได้ยินเมื่อเวลาผ่านไป ดังนั้นสิ่งห่อหุ้มและอุปกรณ์ป้องกันการได้ยินจึงคุ้มค่าที่จะให้ความสำคัญอย่างจริงจัง วางมือให้ห่างจากแตรและทั่งตี๋ระหว่างปั่นจักรยาน ใช้ขั้นตอนการล็อคระหว่างการเปลี่ยนเครื่องมือ และจัดให้มีการระบายอากาศหรือดูดควันเมื่อทำงานกับพลาสติกที่ปล่อยสารระเหย ในด้านการบำรุงรักษา ให้ตรวจสอบการสึกหรอของแตร การระบายความร้อนของทรานสดิวเซอร์ สภาพของสายเคเบิล และการจัดตำแหน่งฟิกซ์เจอร์ตามกำหนดเวลาปกติ ความผิดพลาดที่พบบ่อยคือการไล่ล่ากำลังมากขึ้น เมื่อปัญหาที่แท้จริงคือแตรที่สึกหรอ อุปกรณ์จับยึดที่โค้งงอ หรือขนาดของชิ้นส่วนที่ไม่สอดคล้องกัน อีกประการหนึ่งคือสมมติว่ารอยเชื่อมที่ดูดีจะรับน้ำหนักได้ การตรวจสอบการดึงหรือลอกแบบง่ายๆ จะเกิดปัญหามากกว่าการตรวจสอบด้วยสายตา
การเลือกอุปกรณ์เริ่มต้นจากวัสดุและข้อต่อ ไม่ใช่หน้าแค็ตตาล็อก สอบถามว่าชิ้นส่วนนั้นทำมาจากอะไร มีความหนาเท่าใด พื้นที่ในการเชื่อมมีมากน้อยเพียงใด และสายการผลิตต้องใช้รอบเวลาใด จากนั้นให้พิจารณาระดับของระบบอัตโนมัติ: อุปกรณ์มือถืออาจเพียงพอสำหรับการซ่อมแซมและงานที่มีปริมาณน้อย ในขณะที่เครื่องจักรแบบฟิกซ์เจอร์ที่มีการควบคุมแรง เวลา และการยึดเกาะจะดีกว่าเพื่อความสม่ำเสมอในการผลิต ส่วนรองรับเครื่องมือก็มีความสำคัญเช่นกัน เนื่องจากแตรและอุปกรณ์จับยึดไม่ได้เป็นแบบสากล ที่ Changzhou Aoheng Machinery เราสร้างอุปกรณ์อัลตราโซนิกสำหรับสิ่งทอ ผ้าไม่ทอ ผลิตภัณฑ์ที่ใช้แล้วทิ้ง และการใช้งานเกี่ยวกับพลาสติก และเราได้จัดหาลูกค้าในกว่าสามสิบประเทศ ประสบการณ์ดังกล่าวมีประโยชน์เมื่อเครื่องจักรมาตรฐานต้องการแตรแบบสั่งทำ ทั่งตีแบบอื่น หรือฟิกซ์เจอร์ที่ปรับให้เหมาะกับรูปร่างของชิ้นส่วนที่ดูไม่ปกติ
หากคุณกำลังชั่งน้ำหนักกระบวนการอัลตราโซนิกใหม่ ขั้นตอนถัดไปที่น่าเชื่อถือที่สุดคือการทดลองตัวอย่างโดยใช้วัสดุจริงและรูปทรงของข้อต่อ นำชิ้นส่วน โหมดความล้มเหลว และเป้าหมายการผลิตมาให้เรา แล้วเราสามารถช่วยคุณจำกัดรูปแบบของเครื่องจักร เครื่องมือ และกรอบเวลากระบวนการให้แคบลงได้ การเตรียมรางวัลการเชื่อมด้วยอัลตราโซนิก และการตั้งค่าที่สงบและได้รับการสนับสนุนอย่างดีมักจะเหนือกว่าคุณสมบัติของเครื่องจักรมากมาย
