การเพิ่มประสิทธิภาพการเชื่อมด้วยอัลตราโซนิก: โซลูชั่นเครื่องมือและการยึดหลัก

การเชื่อมด้วยคลื่นอัลตราโซนิกเป็นเทคนิคล้ำสมัยที่ใช้ในอุตสาหกรรมต่างๆ เพื่อเชื่อมเทอร์โมพลาสติกและผ้าไมโครไฟเบอร์ผ่านการสั่นสะเทือนความถี่สูง ความร้อนจากการเสียดสี และแรงดัน แม้ว่าตัวเทคโนโลยีจะให้ความเร็วและประสิทธิภาพที่เหลือเชื่อ แต่ความสำเร็จอย่างมากนั้นขึ้นอยู่กับเครื่องมือและอุปกรณ์จับยึดที่เกี่ยวข้องกับกระบวนการ หากไม่มีการจัดตำแหน่งที่แม่นยำและการใช้แรงกดสม่ำเสมอ แม้แต่ระบบการเชื่อมที่ทันสมัยที่สุดก็สามารถสร้างรอยเชื่อมที่ไม่สอดคล้องกันหรืออ่อนแอได้ ซึ่งนำไปสู่ความล้มเหลวที่อาจเกิดขึ้นในการใช้งานที่สำคัญ เช่น ชิ้นส่วนยานยนต์ อุปกรณ์อิเล็กทรอนิกส์ หรืออุปกรณ์ทางการแพทย์ การทำความเข้าใจว่าเครื่องมือและอุปกรณ์จับยึดประเภทใดที่จำเป็นสามารถสร้างความแตกต่างระหว่างการยึดเหนี่ยวที่แข็งแกร่งและเชื่อถือได้กับการยึดติดที่เสียหาย

เมื่อพูดคุยกัน เครื่องเชื่อมอัลตราโซนิก โดยทั่วไปเครื่องมือหมายถึงองค์ประกอบที่สำคัญสองประการ: แตร (หรือโซโนโทรด) และทั่งตีเหล็ก (หรืออุปกรณ์ติดตั้ง) ส่วนประกอบเหล่านี้มีหน้าที่ส่งแรงสั่นสะเทือนอัลตราโซนิกไปยังชิ้นงาน และตรวจสอบให้แน่ใจว่าชิ้นงานได้รับการจัดตำแหน่งอย่างเหมาะสมและยึดไว้ภายใต้แรงกดที่ถูกต้องในระหว่างกระบวนการเชื่อม การออกแบบและความแม่นยำของเครื่องมือเหล่านี้มีความสำคัญต่อคุณภาพของการเชื่อม

แตรเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดในกระบวนการเชื่อมด้วยคลื่นอัลตราโซนิก ได้รับการออกแบบเป็นพิเศษเพื่อให้เข้ากับรูปทรงและวัสดุของชิ้นงานที่กำลังเชื่อม ฮอร์นทำจากวัสดุที่ทนทาน เช่น ไทเทเนียมหรืออะลูมิเนียม จะส่งพลังงานอัลตราโซนิกไปยังชิ้นส่วน ทำให้เกิดความร้อนเฉพาะที่บริเวณส่วนต่อประสานที่เกิดการเชื่อม อย่างไรก็ตาม การออกแบบแตรต้องคำนึงถึงปัจจัยต่างๆ เช่น ความถี่ แอมพลิจูด และความแข็งแกร่งของวัสดุ ตัวอย่างเช่น แตรที่ออกแบบมาอย่างไม่เหมาะสมอาจส่งผลให้เกิดการกระจายการสั่นสะเทือนที่ไม่สม่ำเสมอ ส่งผลให้คุณภาพการเชื่อมไม่ดี ในหลายกรณี รูปร่างของแตรจะต้องตรงกับรูปร่างของชิ้นส่วนที่กำลังเชื่อมอย่างใกล้ชิด เพื่อให้มั่นใจว่ามีการสัมผัสที่สม่ำเสมอและการถ่ายโอนพลังงานอย่างมีประสิทธิภาพ แตรที่แข็งเกินไปหรือปรับแต่งไม่ถูกต้องอาจทำให้ชิ้นส่วนที่บอบบางเสียหายได้โดยใช้แรงมากเกินไปหรือแรงสั่นสะเทือนในบริเวณที่ไม่ถูกต้อง

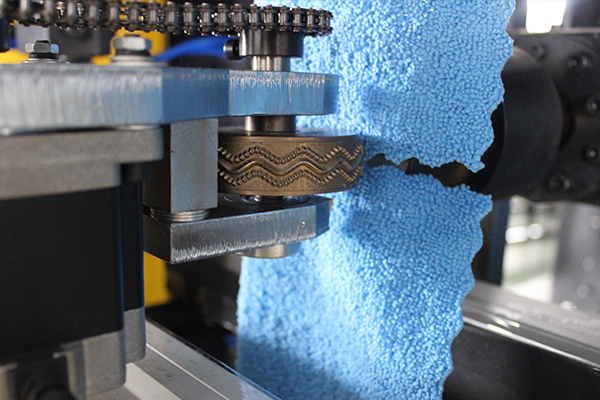

สิ่งที่สำคัญไม่แพ้กันคือทั่งตีเหล็กหรือฟิกซ์เจอร์ซึ่งยึดชิ้นงานให้เข้าที่อย่างแน่นหนาระหว่างการเชื่อม การยึดติดที่แม่นยำเป็นสิ่งสำคัญ เนื่องจากการวางแนวที่ไม่ถูกต้อง การเคลื่อนไหว หรือการกระจายแรงดันที่ไม่เหมาะสมระหว่างการเชื่อม อาจทำให้เกิดการติดที่ไม่สมบูรณ์หรือรอยเชื่อมที่อ่อนแอ ฟิกซ์เจอร์ที่ได้รับการออกแบบมาอย่างดีจะให้การสนับสนุนและรับประกันว่าชิ้นส่วนต่างๆ จะอยู่ในแนวเดียวกันและอยู่กับที่ตลอดกระบวนการเชื่อม นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับการประกอบที่ซับซ้อนหรือหลายชิ้นส่วน ซึ่งแม้แต่การวางแนวที่ไม่ตรงเล็กน้อยก็อาจส่งผลให้เกิดความล้มเหลวในการทำงานได้ โดยทั่วไปแล้วฟิกซ์เจอร์จะปรับให้เหมาะกับรูปทรงของชิ้นส่วนและได้รับการออกแบบเพื่อใช้แรงกดอย่างสม่ำเสมอทั่วบริเวณรอยต่อเพื่อสร้างรอยเชื่อมที่สม่ำเสมอ

ปัจจัยที่สำคัญที่สุดอย่างหนึ่งในการติดตั้งคือการใช้แรงกด ในระหว่างการเชื่อมด้วยอัลตราโซนิก วัสดุที่เชื่อมจะถูกกดดันเพื่อให้แน่ใจว่าชิ้นส่วนสัมผัสกันอย่างใกล้ชิดตลอดกระบวนการ ฟิกซ์เจอร์ต้องแข็งแรงพอที่จะรักษาแรงกดได้โดยไม่ทำให้ชิ้นส่วนเสียรูป โดยเฉพาะอย่างยิ่งหากชิ้นส่วนนั้นบางหรือบอบบาง หากใช้แรงดันมากเกินไป อาจทำให้วัสดุไหลมากเกินไปหรืออาจทำให้ชิ้นส่วนเสียหายได้ ในทางกลับกัน แรงกดที่น้อยเกินไปอาจส่งผลให้รอยเชื่อมอ่อนหรือไม่สมบูรณ์ได้ การยึดติดที่แม่นยำช่วยหลีกเลี่ยงปัญหาเหล่านี้โดยการใช้แรงสม่ำเสมอบนพื้นผิวชิ้นงาน และทำให้มั่นใจว่าพลังงานที่เกิดจากการสั่นสะเทือนอัลตราโซนิกจะเข้มข้นที่รอยเชื่อม

ข้อควรพิจารณาที่สำคัญอีกประการหนึ่งสำหรับฟิกซ์เจอร์การเชื่อมแบบอัลตราโซนิกคือความเข้ากันได้ของวัสดุ ต้องเลือกวัสดุที่ใช้ในฟิกซ์เจอร์อย่างระมัดระวังเพื่อหลีกเลี่ยงการรบกวนกับพลังงานล้ำเสียง วัสดุบางชนิด เช่น โลหะบางชนิด สามารถดูดซับหรือสะท้อนคลื่นอัลตราโซนิก ส่งผลให้ประสิทธิภาพของกระบวนการเชื่อมลดลง ด้วยเหตุนี้ อุปกรณ์จับยึดจึงมักทำจากวัสดุที่ไม่เกิดปฏิกิริยา เช่น เหล็กชุบแข็งหรือโพลีเมอร์เฉพาะที่สามารถทนต่อความเครียดของกระบวนการได้โดยไม่ส่งผลกระทบต่อการส่งผ่านพลังงานล้ำเสียง ในบางกรณี การออกแบบฟิกซ์เจอร์อาจรวมถึงคุณสมบัติต่างๆ เช่น ช่องระบายความร้อนหรือตัวระบายความร้อนเพื่อจัดการความร้อนที่เกิดขึ้นในระหว่างกระบวนการเชื่อม และป้องกันความร้อนสูงเกินไปหรือการบิดเบี้ยวของชิ้นส่วนที่ถูกเชื่อม

นอกเหนือจากการยึดที่แม่นยำแล้ว การจัดตำแหน่งเครื่องมือยังมีบทบาทสำคัญในความสำเร็จในการเชื่อมอีกด้วย แตรต้องอยู่ในแนวเดียวกับฟิกซ์เจอร์เพื่อให้แน่ใจว่าพลังงานล้ำเสียงถูกนำไปใช้อย่างแม่นยำในตำแหน่งที่จำเป็น การวางแนวที่ไม่ถูกต้องอาจทำให้เกิดการกระจายพลังงานไม่สม่ำเสมอ นำไปสู่รอยเชื่อมที่อ่อนแอหรือความเสียหายต่อชิ้นส่วน มากมาย เครื่องเชื่อมอัลตราโซนิก ติดตั้งระบบการจัดตำแหน่งและเซ็นเซอร์ที่แม่นยำเพื่อให้แน่ใจว่าแตรและฟิกซ์เจอร์อยู่ในแนวเดียวกันอย่างสมบูรณ์ก่อนเริ่มการเชื่อม อย่างไรก็ตาม จำเป็นต้องมีการสอบเทียบและบำรุงรักษาเครื่องมืออย่างระมัดระวัง เพื่อหลีกเลี่ยงการวางแนวที่ไม่ตรงระหว่างการดำเนินการผลิต

ในการใช้งานขั้นสูง ระบบเครื่องมืออัตโนมัติและระบบจับยึดถูกนำมาใช้เพื่อปรับปรุงความเร็วและความแม่นยำของกระบวนการเชื่อมด้วยคลื่นอัลตราโซนิก ระบบเหล่านี้ได้รับการออกแบบมาเพื่อรองรับรูปทรงของชิ้นส่วนที่ซับซ้อน และสามารถปรับเครื่องมือได้โดยอัตโนมัติเพื่อรองรับขนาดหรือรูปร่างของชิ้นงานที่แตกต่างกัน ระบบอัตโนมัติยังช่วยลดข้อผิดพลาดของมนุษย์ในการวางตำแหน่งและการใช้แรงกด ส่งผลให้การเชื่อมมีความสม่ำเสมอและเชื่อถือได้มากขึ้น สำหรับสภาพแวดล้อมการผลิตที่มีปริมาณมาก ระบบจับยึดอัตโนมัติมีข้อได้เปรียบที่สำคัญในแง่ของความเร็ว ความสามารถในการทำซ้ำ และประสิทธิภาพการผลิตโดยรวม
