เครื่องเชื่อมอัลตราโซนิกคืออะไรและทำงานอย่างไร?

เครื่องเชื่อมอัลตราโซนิกคืออะไร?

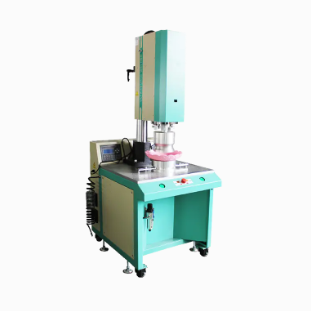

อ เครื่องเชื่อมอัลตราโซนิก เป็นชิ้นส่วนของอุปกรณ์อุตสาหกรรมที่เชื่อมวัสดุสองชนิดเข้าด้วยกัน ซึ่งส่วนใหญ่เป็นเทอร์โมพลาสติกหรือโลหะ โดยใช้การสั่นสะเทือนความถี่สูงแทนความร้อนจากแหล่งภายนอกหรือกาว เครื่องจักรจะแปลงพลังงานไฟฟ้าให้เป็นแรงสั่นสะเทือนทางกล จากนั้นจึงนำไปใช้กับพื้นผิวที่เชื่อมกัน การสั่นสะเทือนนี้สร้างความร้อนแบบเสียดทานเฉพาะที่บริเวณส่วนต่อประสานระหว่างทั้งสองส่วน ทำให้วัสดุอ่อนตัวลงหรือละลายเพียงพอที่จะสร้างพันธะถาวรที่แข็งแกร่งในขณะที่เย็นตัวลง เนื่องจากกระบวนการนี้ไม่ต้องอาศัยกาว ตัวทำละลาย หรือเปลวไฟ จึงได้รับการยอมรับอย่างกว้างขวางว่าเป็นวิธีการเชื่อมต่อที่สะอาด รวดเร็ว และทำซ้ำได้ ซึ่งเหมาะกับสภาพแวดล้อมการผลิตที่มีปริมาณมาก

ต่างจากเทคนิคการเชื่อมแบบดั้งเดิมที่ต้องมีการหลอมส่วนประกอบทั้งหมด การเชื่อมด้วยอัลตราโซนิกจะเน้นพลังงานอย่างแม่นยำที่แนวข้อต่อ แนวทางที่กำหนดเป้าหมายนี้ช่วยลดการสิ้นเปลืองวัสดุ ลดระยะเวลาการทำงาน และลดความเครียดจากความร้อนในพื้นที่โดยรอบ ทำให้เป็นตัวเลือกที่ต้องการสำหรับการประกอบที่ละเอียดอ่อน เช่น ชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และฟิล์มบรรจุภัณฑ์

การเชื่อมด้วยอัลตราโซนิกทำงานอย่างไร?

หลักการทำงานของเครื่องเชื่อมอัลตราโซนิกมุ่งเน้นไปที่การแปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนทางกลความถี่สูง โดยทั่วไปจะอยู่ระหว่าง 15 kHz ถึง 70 kHz การสั่นสะเทือนเหล่านี้จะถูกส่งผ่านชุดส่วนประกอบที่มีความแม่นยำ ซึ่งจะขยายและควบคุมพลังงานไปยังจุดที่แน่นอนที่จำเป็นต้องเกิดการยึดเหนี่ยว

ส่วนประกอบสำคัญของเครื่อง

ระบบการเชื่อมด้วยอัลตราโซนิกทุกระบบอาศัยชุดชิ้นส่วนที่ประสานกันซึ่งทำงานร่วมกันเพื่อสร้างการเชื่อมที่สม่ำเสมอ:

กระบวนการเชื่อมทีละขั้นตอน

เมื่อตั้งค่าเครื่องแล้ว รอบการเชื่อมจริงจะเกิดขึ้นภายในไม่กี่วินาที การทำความเข้าใจแต่ละขั้นตอนช่วยอธิบายว่าทำไมกระบวนการจึงมีประสิทธิภาพมาก:

• ชิ้นส่วนทั้งสองที่จะนำมาต่อกันนั้นอยู่ในตำแหน่งระหว่างแตรและทั่งตีเหล็ก โดยมีจุดสัมผัสที่ออกแบบมาซึ่งเรียกว่าเป็นผู้อำนวยการด้านพลังงานในการใช้งานเชื่อมพลาสติก
• แตรจะเคลื่อนลงมาและใช้แรงกดที่ควบคุมเพื่อยึดชิ้นส่วนต่างๆ เข้าด้วยกันอย่างแน่นหนา
• มีการเปิดใช้งานการสั่นสะเทือนความถี่สูง ทำให้เกิดแรงเสียดทานที่ส่วนต่อประสานข้อต่อ
• ความร้อนเฉพาะจุดจะก่อตัวอย่างรวดเร็ว ทำให้วัสดุอ่อนตัวลงหรือละลายเฉพาะที่จุดสัมผัสเท่านั้น
• การสั่นสะเทือนจะหยุดลงในขณะที่ยังคงความดันไว้ ทำให้วัสดุที่หลอมละลายแข็งตัวและก่อตัวเป็นพันธะโมเลกุลถาวร
• แตรจะหดกลับและส่วนที่เชื่อมเสร็จแล้วจะถูกถอดออกจากฟิกซ์เจอร์

โดยปกติแล้วลำดับทั้งหมดนี้จะใช้เวลาน้อยกว่าหนึ่งวินาทีสำหรับส่วนประกอบขนาดเล็ก และเพียงไม่กี่วินาทีสำหรับการประกอบขนาดใหญ่หรือซับซ้อนมากขึ้น ซึ่งเป็นเหตุผลว่าทำไมการเชื่อมด้วยคลื่นเสียงความถี่สูงจึงเหมาะสมอย่างยิ่งกับสายการผลิตแบบอัตโนมัติ

ข้อดีที่สำคัญของการเชื่อมด้วยอัลตราโซนิก

ผู้ผลิตเลือกเครื่องเชื่อมอัลตราโซนิคแทนวิธีการเชื่อมแบบอื่นด้วยเหตุผลหลายประการ กระบวนการนี้นำเสนอการผสมผสานระหว่างความเร็ว ความสม่ำเสมอ และความเข้ากันได้ของวัสดุซึ่งมีเทคนิคอื่นๆ เพียงไม่กี่อย่างที่สามารถเทียบเคียงได้

• รอบเวลาสั้นมาก ซึ่งมักจะต่ำกว่าหนึ่งวินาที ช่วยให้การผลิตมีปริมาณงานสูง
• ไม่จำเป็นต้องมีวัสดุสิ้นเปลือง เช่น กาว ตัวทำละลาย หรือวัสดุตัวเติม
• โซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุดช่วยลดความเสี่ยงของการบิดงอหรือสร้างความเสียหายให้กับส่วนประกอบใกล้เคียง
• ผลลัพธ์ที่สามารถทำซ้ำได้สูงเมื่อตั้งค่าพารามิเตอร์อย่างเหมาะสม ลดการแปรผันระหว่างชิ้นส่วน
• กระบวนการที่เป็นมิตรต่อสิ่งแวดล้อมโดยไม่มีควัน การปล่อยก๊าซ หรือผลพลอยได้ที่เป็นอันตราย
• เข้ากันได้กับระบบอัตโนมัติและบูรณาการหุ่นยนต์เพื่อการผลิตอย่างต่อเนื่อง

การใช้งานทั่วไปในอุตสาหกรรมต่างๆ

เนื่องจากการเชื่อมด้วยคลื่นอัลตราโซนิคทำงานร่วมกับเทอร์โมพลาสติก ผ้าไม่ทอ และโลหะบางชนิดได้หลากหลาย จึงได้เข้ามามีบทบาทในอุตสาหกรรมต่างๆ มากมาย การใช้งานเฉพาะมักจะกำหนดกำลังขับของเครื่อง การออกแบบแตร และการกำหนดค่าฟิกซ์เจอร์

การเชื่อมด้วยอัลตราโซนิกกับวิธีการเชื่อมต่ออื่นๆ

เมื่อตัดสินใจว่าการเชื่อมด้วยอัลตราโซนิกเหมาะสมหรือไม่ ควรเปรียบเทียบกับเทคนิคการเชื่อมทั่วไปอื่นๆ เช่น การติดด้วยกาวและการปักหลักด้วยความร้อน

การเปรียบเทียบนี้แสดงให้เห็นว่าเหตุใดการเชื่อมด้วยอัลตราโซนิกจึงมักได้รับความนิยมในการตั้งค่าการผลิตที่มีความเร็วสูง ซึ่งการบ่มที่ล่าช้าหรือวัสดุพิเศษจะทำให้ผลผลิตช้าลงหรือเพิ่มต้นทุน

การเลือกเครื่องเชื่อมอัลตราโซนิคที่เหมาะสม

การเลือกเครื่องจักรที่เหมาะสมขึ้นอยู่กับประเภทวัสดุ รูปทรงของชิ้นส่วน และปริมาณการผลิตที่ต้องการ โดยทั่วไปผู้ซื้อจะประเมินตัวเลือกความถี่ ตั้งแต่ 15 kHz สำหรับชิ้นส่วนขนาดใหญ่และทนทาน ไปจนถึง 40 kHz หรือสูงกว่าสำหรับส่วนประกอบขนาดเล็กและละเอียดอ่อน อัตรากำลัง การออกแบบแตร และความพร้อมใช้งานของการควบคุมที่ตั้งโปรแกรมได้สำหรับแอมพลิจูด ความดัน และเวลาการเชื่อม ยังมีบทบาทสำคัญในการจับคู่เครื่องจักรกับการใช้งานเฉพาะ ผู้ผลิตที่ผลิตสายผลิตภัณฑ์ที่หลากหลายมักจะลงทุนในเครื่องจักรที่มีเครื่องมือที่เปลี่ยนได้ เพื่อให้หน่วยเดียวสามารถรองรับการออกแบบชิ้นส่วนหลายชิ้นโดยไม่ต้องกำหนดค่าใหม่ครั้งใหญ่

แนวทางปฏิบัติที่ดีที่สุดเพื่อคุณภาพการเชื่อมที่เหมาะสมที่สุด

การเชื่อมที่แข็งแกร่งและสม่ำเสมอต้องอาศัยความเอาใจใส่ทั้งการตั้งค่าเครื่องจักรและการออกแบบชิ้นส่วน แนวทางปฏิบัติต่อไปนี้จะช่วยลดข้อบกพร่องและปรับปรุงความแข็งแรงในการเชื่อมโดยรวม:

• ออกแบบตัวกำหนดทิศทางพลังงานหรือข้อต่อรับแรงเฉือนที่เหมาะสมกับรูปทรงของวัสดุและชิ้นส่วน
• จับคู่การตั้งค่าแอมพลิจูดและความดันกับเทอร์โมพลาสติกเฉพาะที่กำลังเชื่อม
• ตรวจสอบให้แน่ใจว่าชิ้นส่วนต่างๆ ได้รับการจัดเรียงและติดตั้งอย่างเหมาะสม เพื่อหลีกเลี่ยงการถ่ายโอนพลังงานที่ไม่สม่ำเสมอ
• ตรวจสอบและบำรุงรักษาพื้นผิวแตรเป็นประจำเพื่อป้องกันความไม่สอดคล้องกันเกี่ยวกับการสึกหรอ
• ดำเนินการทดสอบการเชื่อมและตรวจสอบข้อมูลความแข็งแรงของการเชื่อมก่อนที่จะดำเนินการผลิตเต็มรูปแบบ

ด้วยการรวมการออกแบบชิ้นส่วนเสียงเข้ากับอุปกรณ์ที่ปรับเทียบอย่างถูกต้อง ผู้ผลิตจึงสามารถไว้วางใจเครื่องเชื่อมอัลตราโซนิกในการส่งมอบข้อต่อที่รวดเร็ว สะอาด และทนทานสำหรับผลิตภัณฑ์และอุตสาหกรรมที่หลากหลาย
