เครื่องเชื่อมอัลตราโซนิก: รุ่นข้อมูลจำเพาะและแอปพลิเคชัน

คำจำกัดความของเครื่องเชื่อม

เครื่องจักรทั้งหมดที่ทำงานในการเคลื่อนไหวขึ้นและลงสามารถจัดเป็นเครื่องเชื่อมรวมถึงช่างเชื่อมแบบสปอตและเครื่องเชื่อมพลาสติก ผลิตภัณฑ์ที่ไม่ได้มาตรฐานจำนวนมากที่ใช้การเคลื่อนไหวนี้สามารถจัดหมวดหมู่ได้อย่างกว้างขวางว่าเป็นการเชื่อม เครื่องสลัดสิ่งทออัลตราโซนิก แม้ว่าพวกเขาจะไม่ใช่ผลิตภัณฑ์ที่ได้มาตรฐาน

เครื่องเชื่อมพลาสติก

รุ่น: AH-15kHz2000-4200W

ข้อมูลจำเพาะ:

• ความถี่: 15kHz

• พลัง: 2000-3200W

• ความดันอากาศ: 0.1-0.8mpa

• แรงดันไฟฟ้าอินพุต: AC 220V-240V

• จังหวะการเชื่อม: 750 มม.

• โครงสร้างเฟรม: คอลัมน์กลม

• เวลาเอาท์พุท: 0.01-9.99s

• โหมดปฏิบัติการ: โหมดเวลาโหมดแมนนวล

• วิธียก: ล้อด้วยตนเอง

• ระบบไดรฟ์: เป็นลม

• วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศ

• เครื่องกำเนิดไฟฟ้า: แผ่นโลหะ

• วงจรเครื่องกำเนิด: การติดตามความถี่อัตโนมัติอัจฉริยะดิจิตอล

• โหมดควบคุม: 485 การสื่อสาร

• น้ำหนักเครื่อง: 90 กิโลกรัม

• ขนาดของเครื่อง (l W ชม): 650 400 1050 มม.

• ขนาดเครื่องกำเนิด (l W ชม): 380 240 130 มม.

คุณสมบัติที่สำคัญ:

1. Gravity Die-Cast Body พร้อมเครื่องจักรกลซีเอ็นซีเพื่อความแม่นยำสูง

2. ส่วนประกอบสำคัญใช้ชิ้นส่วนที่นำเข้าเพื่อเอาต์พุตที่ทรงพลังและมีเสถียรภาพ

3. สกรูปรับระดับสี่สำหรับการปรับแม่พิมพ์ที่รวดเร็วและมีประสิทธิภาพ

4. พื้นที่ทำงานที่ปรับได้สำหรับขนาดผลิตภัณฑ์ต่างๆ

5. กลไกการเริ่มต้นสองปุ่มเพื่อความปลอดภัยที่เพิ่มขึ้น

6. ออกแบบมาสำหรับการเชื่อม, การหลอมรวม, โลดโผน, การเชื่อมแบบสปอต, การตัดและการฝังโลหะของวัสดุเทอร์โมพลาสติก, ส่วนประกอบพลาสติกและผ้าที่ไม่ทอ

แอปพลิเคชัน:

เหมาะสำหรับวัสดุเชื่อมขนาดประมาณ 5 ซม. รวมถึงวัสดุหนาหรือส่วนประกอบพลาสติกขนาดเล็กเช่นปลั๊กเครื่องชาร์จและฐานที่ชาร์จ

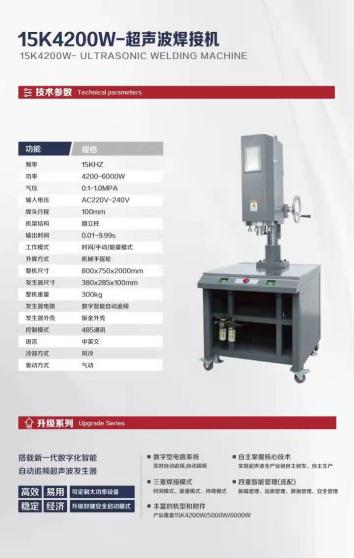

รุ่น: AH-15KHZ4200W

ข้อมูลจำเพาะ:

• ความถี่: 15KHz

• พลัง: 4200-6000W

• ความดันอากาศ: 0.1-1.0mpa

• แรงดันไฟฟ้าอินพุต: AC 220V-240V

• จังหวะการเชื่อม: 100 มม.

• โครงสร้างเฟรม: คอลัมน์กลม

• เวลาเอาท์พุท: 0.01-9.99s

• โหมดปฏิบัติการ: โหมดเวลาโหมดแมนนวลโหมดพลังงาน

• วิธียก: ล้อด้วยตนเอง

• ระบบไดรฟ์: เป็นลม

• วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศ

• เครื่องกำเนิดไฟฟ้า: แผ่นโลหะ

• วงจรเครื่องกำเนิด: การติดตามความถี่อัตโนมัติอัจฉริยะดิจิตอล

• โหมดควบคุม: 485 การสื่อสาร

• น้ำหนักเครื่อง: 300 กิโลกรัม

• ขนาดของเครื่อง (l W ชม): 800 750 2000 มม.

• ขนาดเครื่องกำเนิด (l W ชม): 380 285 100 มม.

คุณสมบัติที่สำคัญ:

1. Gravity Die-Cast Body พร้อมเครื่องจักรกลซีเอ็นซีเพื่อความแม่นยำสูง

2. ส่วนประกอบสำคัญใช้ชิ้นส่วนที่นำเข้าเพื่อเอาต์พุตที่ทรงพลังและมีเสถียรภาพ

3. สกรูปรับระดับสี่สำหรับการปรับแม่พิมพ์ที่รวดเร็วและมีประสิทธิภาพ

4. พื้นที่ทำงานที่ปรับได้สำหรับขนาดผลิตภัณฑ์ต่างๆ

5. กลไกการเริ่มต้นสองปุ่มเพื่อความปลอดภัยที่เพิ่มขึ้น

6. ออกแบบมาสำหรับการเชื่อม, การหลอมรวม, โลดโผน, การเชื่อมแบบสปอต, การตัดและการฝังโลหะของวัสดุเทอร์โมพลาสติก, ส่วนประกอบพลาสติกและผ้าที่ไม่ทอ

แอปพลิเคชัน:

ใช้สำหรับพื้นที่เชื่อมขนาดใหญ่เช่นพื้นผิวกว้าง 10 ซม. ซึ่งต้องใช้กำลัง 4200W ในขณะที่ทั้งสองรุ่นทำงานที่ 15kHz พลังงานที่สูงขึ้นของเครื่องนี้ให้แรงกระแทกอัลตราโซนิกมากขึ้น เหมาะสำหรับรายการเชื่อมเช่นถาดผลไม้แปรงสีฟันไฟฟ้าและถ้วยน้ำพลาสติก

ส่วนประกอบและการปรับแต่งเครื่องจักรหลัก

• กรอบการตรึงแม่พิมพ์ที่ต่ำกว่า: มั่นใจได้ว่าการวางตำแหน่งและการปรับระดับที่เหมาะสมของแม่พิมพ์ที่ต่ำกว่า เมื่อปรับแล้วสกรูจะถูกยึดเพื่อป้องกันการเคลื่อนไหว

• เริ่มสวิตช์: หลังจากการเตรียมการทั้งหมดเสร็จสิ้นผลิตภัณฑ์จะถูกวางไว้ระหว่างแม่พิมพ์ส่วนบนและล่าง กลไกการเริ่มต้นปุ่มสองมือช่วยให้มั่นใจในความปลอดภัยโดยกำหนดให้มือทั้งสองเปิดใช้งานการเชื่อมหรือตัด

• ปุ่มหยุดฉุกเฉิน: ใช้ในกรณีฉุกเฉินเช่นการจัดวางผลิตภัณฑ์ที่ไม่เหมาะสมหรือสถานการณ์ที่ไม่คาดคิด การกดปุ่มนี้จะเพิ่มแม่พิมพ์ด้านบนทันที

• Handwheel ด้วยตนเอง: ปรับระยะห่างระหว่างแม่พิมพ์ส่วนบนและล่างตามข้อกำหนดของผลิตภัณฑ์ที่แตกต่างกัน

• สกรูปรับระดับ: ใช้เพื่อปรับระนาบของหัวเชื่อม แม่พิมพ์ส่วนบนและล่างควรถูกนำมาสัมผัสก่อนที่จะปรับสกรูปรับระดับเพื่อให้ได้ผลการเชื่อมที่ดีที่สุด

การเลือกเครื่องเชื่อมที่เหมาะสมสำหรับแอปพลิเคชันที่แตกต่างกัน

• การเชื่อมขนาดเล็ก (เช่น≤4cm)
  ที่ AH-50 ultrasonic spot welder (ขนาดจริง 54 มม.) โดยทั่วไปจะใช้สำหรับถุงผ้าที่ไม่ทอ, การเชื่อม velcro หรือผลิตภัณฑ์เชื่อมภายใน 4 ซม. แม้ว่าหัวเชื่อมคือ 54 มม. แต่พื้นที่การเชื่อมที่มีประสิทธิภาพ จำกัด อยู่ที่ 4 ซม. เนื่องจากกำลังไฟที่ต้องการ ความสามารถในการเชื่อมนั้นขึ้นอยู่กับความหนาของวัสดุ

• การเชื่อมขนาดกลาง (4cm-7 ซม.)
  เมื่อความกว้างของผลิตภัณฑ์อยู่ระหว่าง 4 ซม. ถึง 7 ซม. เครื่องเชื่อม 100 จุด จำเป็นต้องมี รุ่นนี้รองรับพื้นผิวการเชื่อมทั้งกลมและสี่เหลี่ยมภายในช่วงนี้

• การเชื่อมขนาดใหญ่ (≥9ซม.)
  หากขนาดการเชื่อมเกิน 9 ซม. เครื่องเชื่อม 153 จุด เป็นสิ่งจำเป็น อย่างไรก็ตามความกว้างการเชื่อมไม่ควรเกิน 1.5 ซม. และความยาวไม่ควรเกิน 13.5 ซม. ข้อ จำกัด นี้มีอยู่เนื่องจากหัวเชื่อมนั้นกว้าง 2 ซม. และแม่พิมพ์ที่กว้างขึ้นจะยากที่จะปรับแต่งอย่างสม่ำเสมอ

เหตุผลที่ความยาวการเชื่อมต้องไม่เกิน 13.5 ซม. เกิดจากการวางตำแหน่งของกระบอกสูบตรงกลาง ในขณะที่การติดตั้งที่ติดตั้งด้านข้างให้ความเสถียร แต่พวกเขาก็ป้องกันไม่ให้มีการเยื้องศูนย์เล็กน้อยแทนที่จะมีส่วนร่วมในการบังคับให้กระจาย
